Comprendre les cosses électriques et leurs usages

Les cosses électriques sont des composants fondamentaux pour garantir des raccordements fiables et sécurisés dans de nombreuses applications, qu'elles soient domestiques, industrielles ou automobiles. En 2026, leur rôle reste primordial pour assurer la bonne transmission du courant et prévenir les risques de courts-circuits ou de défaillances. Cet article vous guidera à travers les différents types de cosses, leurs caractéristiques, et les critères essentiels pour faire le bon choix.

Qu'est-ce qu'une cosse électrique et comment fonctionne-t-elle ?

Une cosse électrique est un petit élément métallique conçu pour connecter de manière sûre et stable un fil ou un câble électrique à un autre composant, comme une borne, un appareil ou un autre câble. De plus, elle se compose généralement d'un corps métallique conducteur et, dans le cas des cosses pré-isolées, d'une gaine isolante.

Les éléments clés d'une cosse électrique

Alors, le corps métallique : C'est la partie conductrice de la cosse. Elle est fabriquée à partir de métaux offrant une excellente conductivité électrique et une bonne résistance à la corrosion.

Pour les matériaux courants :

• Le cuivre étamé : Très répandu pour son excellente conductivité et sa résistance accrue à la corrosion grâce à l'étamage.
• Le laiton : Offre une bonne conductivité et une résistance mécanique supérieure, souvent utilisé pour des applications nécessitant plus de robustesse.
• L'aluminium : Plus léger que le cuivre, il est privilégié dans les applications où le poids est un facteur critique (aérospatiale, automobile), malgré une conductivité légèrement inférieure. Il résiste bien à l'oxydation.

Ensuite, la zone de sertissage : C'est la partie du corps métallique où le fil dénudé est inséré. Elle est ensuite compressée (sertie) autour du fil à l'aide d'une pince spécifique pour créer une connexion solide et conductrice.

De plus, la partie de connexion : L'extrémité de la cosse qui prend une forme spécifique (anneau, fourche, clip, œillet) pour se fixer à une borne, une vis ou un autre connecteur.

Enfin, l'isolation (pour les cosses pré-isolées) : Un revêtement en plastique ou en caoutchouc qui protège le corps métallique, prévenant les courts-circuits et les contacts accidentels. Cette isolation est souvent colorée pour indiquer la section de câble compatible.

Pourquoi privilégier les cosses pré-isolées à sertir ?

Les cosses pré-isolées offrent plusieurs avantages significatifs par rapport aux cosses nues, notamment en termes de sécurité et de facilité d'installation.

Les bénéfices des cosses pré-isolées

Tout d'abord, une sécurité accrue : L'isolation intégrée minimise les risques de chocs électriques et de courts-circuits, en particulier dans les environnements où plusieurs connexions sont proches.

Ensuite, une protection contre la corrosion : L'isolation peut également offrir une protection supplémentaire contre l'humidité et les agents corrosifs, prolongeant la durée de vie de la connexion.

Puis, une facilité d'identification : La couleur de l'isolant est standardisée pour indiquer la section de câble compatible, simplifiant le choix et réduisant les erreurs lors de l'installation.

De plus, une rapidité d'installation : Elles sont prêtes à l'emploi et ne nécessitent pas d'isolation supplémentaire après le sertissage, ce qui accélère le processus de raccordement.

Enfin, une fiabilité de la connexion : Le sertissage, lorsqu'il est réalisé correctement avec l'outil adapté, assure une connexion mécanique et électrique durable et stable.

Les différents types de cosses électriques pré-isolées disponibles en 2026

Le marché propose une grande variété de cosses, chacune adaptée à des besoins spécifiques. Connaître les principaux types est essentiel pour choisir la bonne solution.

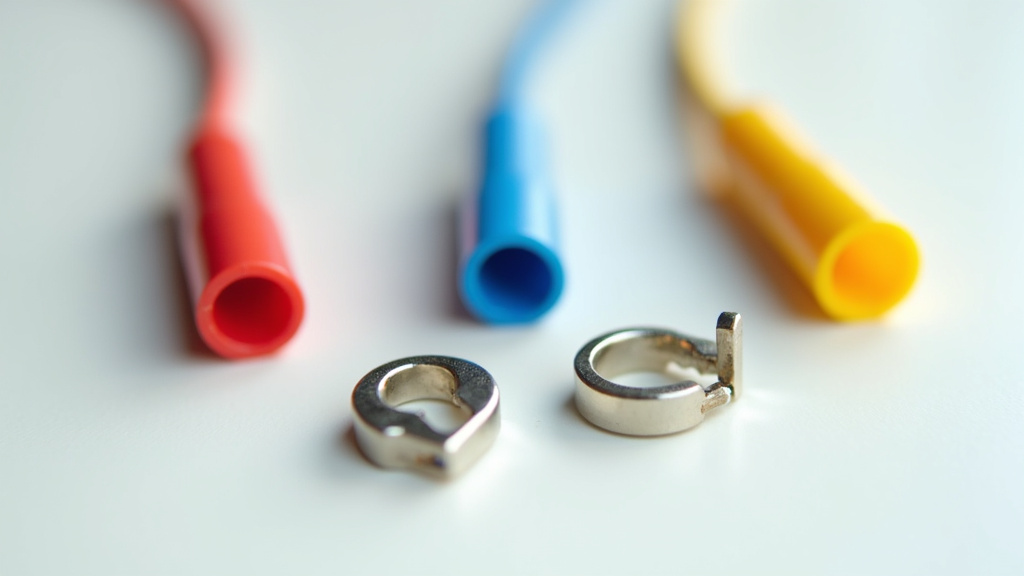

Les formes de cosses courantes

Premièrement, les cosses à œillet (ou à anneau) : Idéales pour les connexions vissées, elles offrent une fixation très solide et permanente. Elles sont utilisées pour les borniers à vis, les masses ou les connexions de puissance.

Exemples : Cosses à œillet pour vis M4, M5, M6, M8, M10.

Deuxièmement, les cosses fourches : Similaires aux cosses à œillet mais avec une ouverture en forme de U. Elles permettent un montage et un démontage plus rapides sans avoir à retirer complètement la vis.

Troisièmement, les cosses à clips (Faston) : Souvent utilisées pour des connexions rapides et déconnectables. Elles se présentent sous forme mâle et femelle et sont courantes dans l'automobile et l'électronique.

Exemples : Cosses Faston femelles 2.8mm, 4.8mm, 6.3mm.

Quatrièmement, les embouts de câblage (ou ferrule) : Conçus pour les fils souples multibrins, ils protègent les brins du câble et facilitent leur insertion dans les borniers à vis ou automatiques, évitant l'effilochage et assurant une meilleure conductivité.

Exemples : Embouts de câblage pour sections de 0.5mm² à 2.5mm² (simples ou doubles).

Enfin, les manchons de jonction (ou cosses de jonction) : Utilisés pour prolonger ou réparer un câble en connectant deux fils bout à bout. Ils peuvent être à sertir ou à souder.

Identification par couleur de l'isolation

La couleur de l'isolant est un indicateur standardisé de la section de câble compatible :

• Le rouge : Généralement pour les câbles de 0,5 mm² à 1,5 mm².
• Le bleu : Pour les câbles de 1,5 mm² à 2,5 mm².
• Le jaune : Pour les câbles de 4 mm² à 6 mm².
• D'autres couleurs peuvent exister pour des sections plus importantes ou des applications spécifiques.

Comment choisir la bonne cosse pré-isolée pour votre application en 2026 ?

Le choix de la cosse électrique appropriée est crucial pour la sécurité, la performance et la durabilité de votre installation. Plusieurs critères doivent être pris en compte.

Critères de sélection essentiels

1. La section du câble : C'est le critère le plus important. La cosse doit impérativement correspondre à la section du fil ou du câble à raccorder. Une cosse trop petite ne pourra pas accueillir le fil, et une cosse trop grande ne garantira pas un sertissage efficace et une connexion fiable. Référez-vous aux codes couleurs et aux indications du fabricant. Pour optimiser vos dépenses électriques, notre calculateur charge guidelec pourra vous être d'une grande aide.
2. Le type de connexion :
   • Vissée : Optez pour des cosses à œillet ou fourches.
   • Rapide/Déconnectable : Choisissez des cosses à clips (Faston) mâles ou femelles.
   • Bornier automatique/à vis : Les embouts de câblage sont idéaux pour les fils souples.
   • Jonction de câbles : Utilisez des manchons de jonction.
3. L'environnement d'utilisation :
   • Humidité/Corrosion : Préférez des cosses en cuivre étamé et des isolations thermorétractables qui offrent une étanchéité accrue.
   • Vibrations : Un sertissage de qualité et des cosses robustes sont indispensables.
   • Température : Assurez-vous que les matériaux de la cosse et de son isolation supportent les températures ambiantes et de fonctionnement.
4. L'intensité du courant : Bien que la section du câble soit le principal facteur déterminant, il est important de s'assurer que la cosse elle-même est conçue pour supporter l'intensité du courant qui la traversera. Les cosses de puissance pour des sections importantes sont souvent non isolées pour permettre une meilleure dissipation thermique.
5. Les normes et certifications : Pour des applications professionnelles, assurez-vous que les cosses sont conformes aux normes en vigueur (par exemple, certifiées NF en France) pour garantir leur qualité et leur sécurité. D'ailleurs, si vous avez des projets de grande envergure, comprendre le rôle de zone business fr pourrait vous apporter des informations précieuses.

Maîtriser les techniques et les outils de sertissage des cosses pré-isolées

Un bon sertissage est la clé d'une connexion électrique fiable et durable. Il nécessite la bonne technique et l'outil adapté.

Les étapes d'un sertissage réussi

1. La préparation du câble : Dénudez l'extrémité du fil sur la longueur appropriée, qui doit correspondre à la profondeur du tube de la cosse. Évitez d'endommager les brins du conducteur.
2. L'insertion du fil : Insérez le fil dénudé entièrement dans le tube métallique de la cosse, en veillant à ce qu'aucun brin ne dépasse de l'isolant.
3. Le choix de la pince à sertir : Utilisez une pince à sertir adaptée au type et à la taille de la cosse. Les pinces professionnelles disposent de mâchoires spécifiques pour chaque section et type de cosse (isolées, non isolées, embouts).
4. Le sertissage : Placez la cosse dans la mâchoire correspondante de la pince et serrez fermement jusqu'à ce que le mécanisme de la pince se libère (pour les pinces à cliquet) ou que la compression soit complète. Le sertissage doit être ferme et uniforme, sans déformer excessivement la cosse ou l'isolant.
5. La vérification : Tirez légèrement sur le câble pour vous assurer que la cosse est solidement fixée et qu'elle ne bouge pas. L'isolant ne doit pas être déchiré ou endommagé.

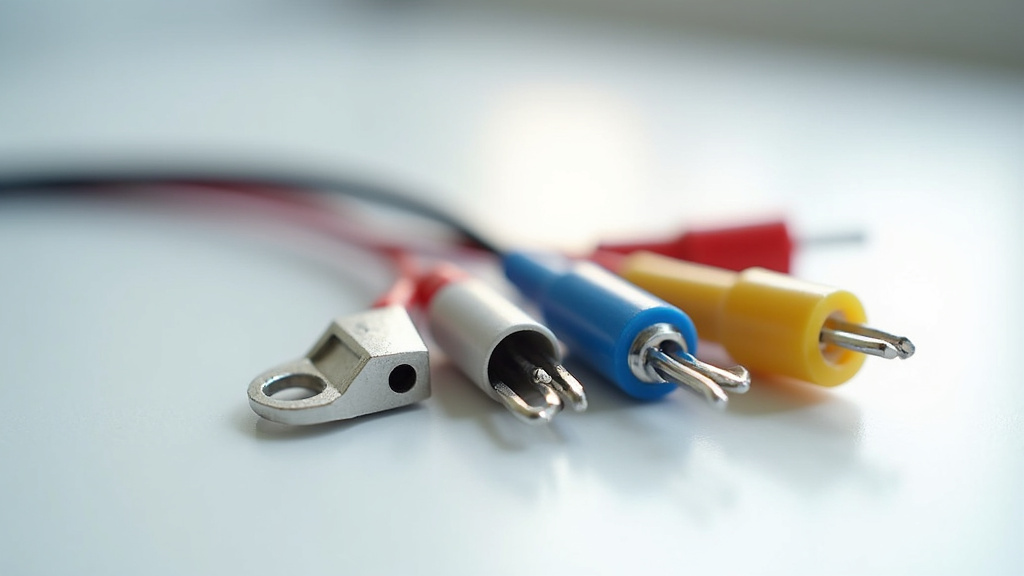

Les outils indispensables pour le sertissage

• La pince à sertir universelle : Pour les électriciens amateurs ou pour des usages occasionnels, elles permettent de sertir différents types de cosses et de couper/dénuder les fils.
• La pince à sertir professionnelle (à cliquet) : Indispensable pour un travail régulier et de qualité. Elles garantissent un sertissage parfait grâce à un mécanisme qui ne relâche la cosse qu'une fois la pression optimale atteinte.
• La pince à dénuder : Pour préparer les fils proprement et à la bonne longueur.
• Le testeur de continuité : Pour vérifier la qualité de la connexion électrique après sertissage. Si vous êtes intéressé par l'électromaintenance, notre article sur la chaîne information énergie systèmes technique vous apportera des éclaircissements supplémentaires.

Conclusion

Les cosses électriques sont des composants discrets mais essentiels à la fiabilité de toute installation électrique. En 2026, leur rôle perdure grâce à l'évolution des matériaux et des techniques de sertissage. En comprenant les différents types disponibles, leurs caractéristiques et en utilisant les bons outils, vous garantissez des connexions sûres, durables et performantes, que ce soit pour un projet domestique, un câblage automobile ou une installation industrielle. Investir dans des cosses de qualité et maîtriser les bonnes pratiques de sertissage est un gage de sécurité et d'efficacité.
